一款关于数字电路的通关游戏

第0关 通信系统模型

在图灵完备这款只有大约30MB的游戏里，玩家的目的是学习电子电路的知识，从基础到进阶，由简单的通信系统模型到复杂的数字计算机设计。那么我们开始。
第0关是简单的通信系统模型：

信源——————————————信宿

通信系统的目标是通过链路传输信号，在数字电路中，传输的信号自然是电信号了，我们可以将信源的状态设置为“关”和“开”两种状态，“关”代表没有电子信号输出，“开”代表有电子信号输出

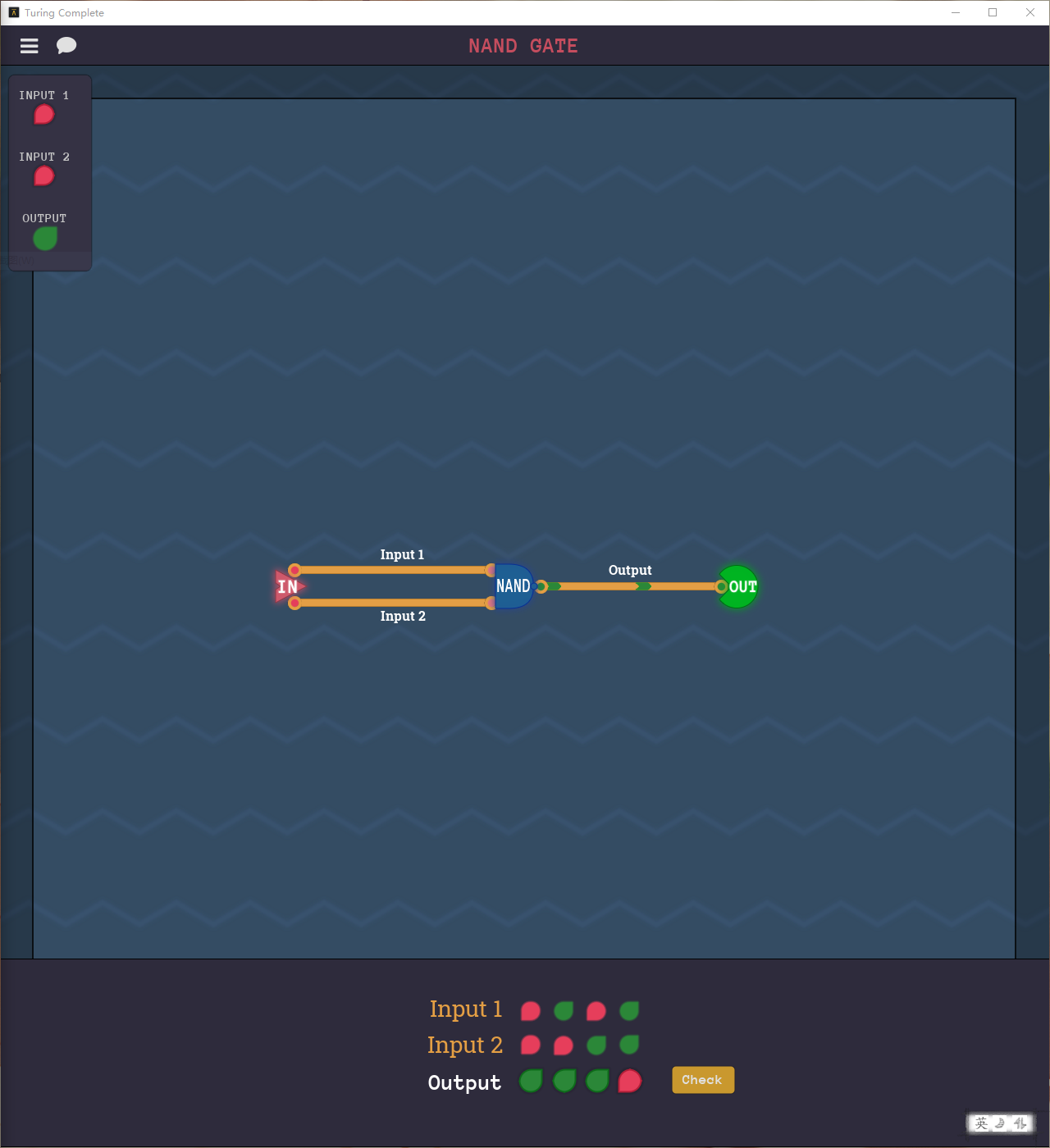

第1关 NAND GATE 与非门

NAND至少需要两个信源，但只有一个输出，其逻辑为，将信源输入先进行“AND”运算，之后再做“NOT”运算。可以用一句话概述为：多个信号源同时输入信号“开”，则输出信号为“关”，除此之外，其他情况得输出信号都为“开”。

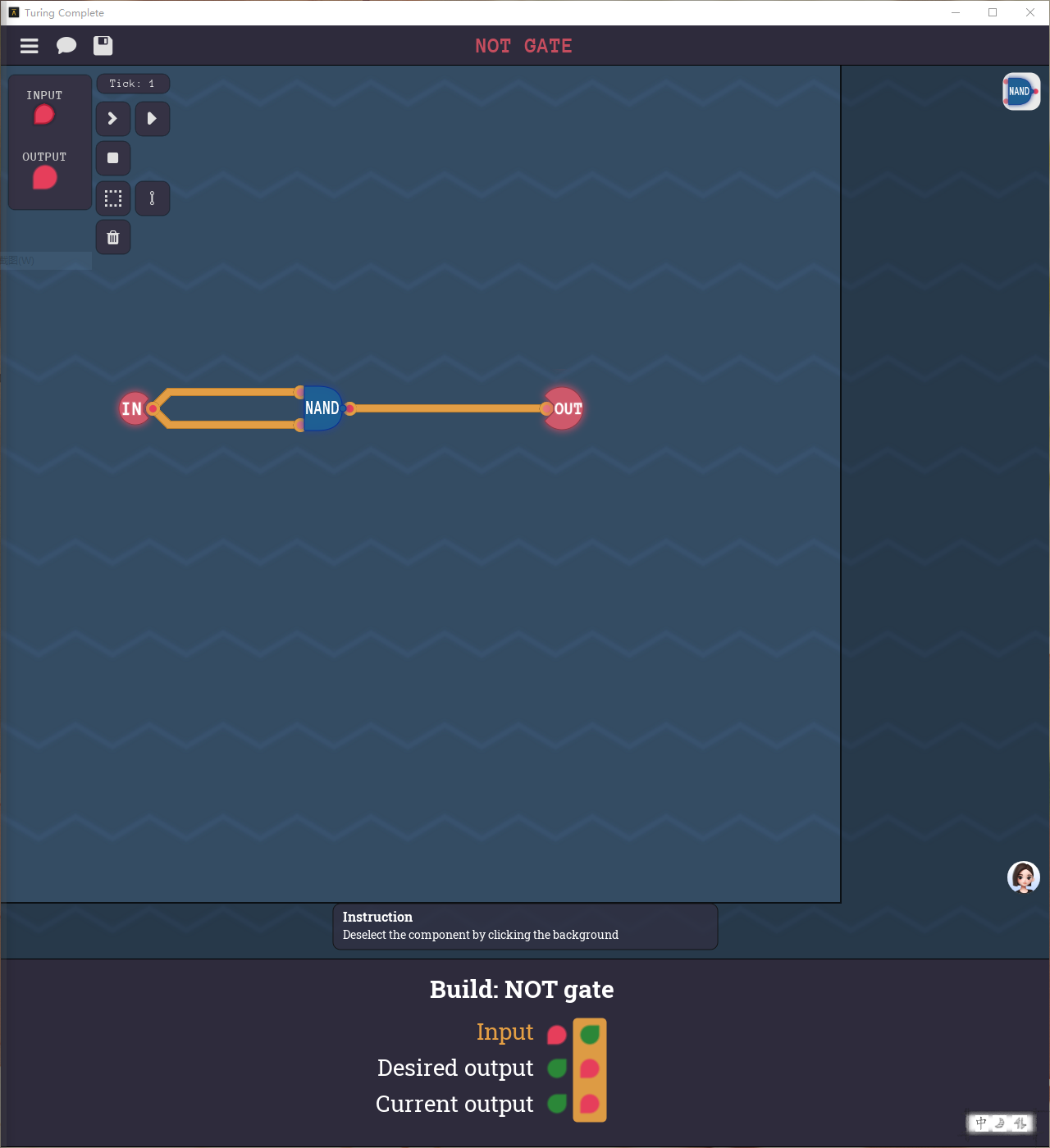

第2关 NOT GATE 非门

NOT由一个信源和一个NAND数字电路组成，这个信源（我称其为总信源）链路连接到NAND的多个信源，那么总信源输入电信号到NAND的信源上，那么就是没有输出信号，如果总信源没有输入电信号，那么总输出是有电信号的。这就是所谓的NOT
